במהלך שנות עבודתי בתחום התכנון ההנדסי ב-נורדיה פתרונות מתכת וקפיצים, יצא לי להיתקל במאות פרויקטים שבהם אלמנט אחד קטן אך קריטי הכריע את הצלחת המערכת כולה: קפיץ הפיתול. לא פעם הגיעו אליי מפתחים, ממציאים ומהנדסים עם רעיון נפלא, אך ללא אפיון מדויק של הקפיץ – מה שהוביל לשחיקה מוקדמת, לכשל במומנט או לפספוס במידות המארז. תכנון נכון של קפיץ פיתול אינו עניין של מזל, אלא תהליך מובנה ומדויק. במדריך זה אשתף אתכם בשלבים העיקריים שיאפשרו לכם לאפיין ולתכנן קפיצי פיתול בצורה מקצועית ונכונה עבור הפרויקט שלכם.
שלב 1: הגדרת ייעוד הקפיץ וכיוון הליפוף
לפני שנכנסים למספרים ולחישובים, עליכם להבין מהו תפקידו הפיזי של הקפיץ במערכת. קפיצי פיתול מיועדים להפעיל מומנט סיבובי (כוח סיבובי) תוך כדי צמצום קוטר הגוף שלהם בעת ההפעלה.
- זיהוי כיוון הפיתול: בדקו האם המערכת שלכם דורשת ליפוף ימני (Right Hand) או ליפוף שמאלי (Left Hand). כלל ברזל בתכנון: קפיץ פיתול צריך לעבוד בכיוון שמהדק את הליפופים שלו, ולא בכיוון שפותח אותם.
- מבנה הרגליים: הגדירו כיצד הרגליים של הקפיץ יתחברו לחלקי המערכת. האם נדרשות רגליים ישרות, מכופפות, צדדיות או רדיאליות?
שלב 2: מדידת מידות פיזיות ומגבלות מקום
אחד האתגרים השכיחים ביותר שראיתי בשטח הוא חוסר מקום במארז המוצר. בעת תכנון קפיצי פיתול לפי מידה, עליכם לקחת בחשבון את המגבלות הגיאומטריות הבאות:
- קוטר פנימי (ID) וקוטר חיצוני (OD): אם הקפיץ מולבש על ציר, הקוטר הפנימי קריטי. זכרו שבזמן הפיתול הקוטר הפנימי קטן! מומלץ להשאיר מרווח בטיחות של כ-10% בין הציר לקוטר הפנימי של הקפיץ.
- אורך גוף הקפיץ (Body Length): מספר הכריכות כפול קוטר החוט. יש לוודא שיש מספיק מקום לאורך הגוף לגדול מעט בזמן פיתול הקפיץ.
- קוטר החוט (d): העובי של חוט המתכת ממנו מיוצר הקפיץ, המשפיע ישירות על חוזקו וגמישותו.
שלב 3: הגדרת מומנט, זווית עבודה ועומסים
בשלב זה אנו עוברים לנתונים הדינמיים. כדי להבטיח שהקפיץ יבצע את עבודתו לאורך זמן מבלי לסבול מעייפות החומר, נדרש אפיון מדויק של הביצועים:
במסגרת תכנון מערכות מתקדמות בתעשיות הביטחון, הרכב והרפואה, אנו מייצרים ב-נורדיה פתרונות מתכת וקפיצים פתרונות ייעודיים של קפיצי פיתול לפי דרישה המותאמים בדיוק לפיזיונומיה של המערכת. לשם כך עליכם להגדיר:
- זווית חופשית (Free Angle): הזווית בין רגלי הקפיץ כאשר לא מופעל עליו שום כוח.
- זווית עבודה (Working Angle): הזווית אליה מגיע הקפיץ בעת הפעלה מלאה.
- המומנט הנדרש (Torque): מהו הכוח הסיבובי (בניוטון-מילמטר או ק"ג-ס"מ) שהקפיץ צריך להפעיל בזווית העבודה שלו.
שלב 4: בחירת חומר הגלם והציפוי המתאים
חומר הגלם משפיע ישירות על אורך החיים של הקפיץ, עמידותו בקורוזיה ויכולתו לעמוד בטמפרטורות קיצוניות. מנסיוני, בחירה שגויה של חומר עלולה להוביל לכשל מהיר גם אם החישוב ההנדסי היה מושלם.
- פלדת קפיצים מוקשה (Music Wire / SH/DH): מתאימה לרוב היישומים הסטנדרטיים, בעלת חוזק מתוח גבוה.
- נירוסטה (Stainless Steel 302/316): פתרון מצוין לסביבות לחות, ציוד רפואי או תעשיית המזון.
- סגסוגות מיוחדות (Inconel, Titanium): מיועדות לתנאי קיצון של חום, כימיקלים או דרישות תעופה.
- גימור וציפויים: השחרה, גלוון, ציפוי אבץ או פסיבציה להגנה נוספת מפני שחיקה וחלודה.
שלב 5: מעבר מתכנון לייצור בסיוע הנדסי
לאחר שאספתם את כל הנתונים – מידות, זווית, מומנט וחומר גלם – מומלץ לבצע סימולציה ממוחשבת (CAD) ולהתייעץ עם צוות הנדסת קפיצים. תכנון נכון מראש חוסך זמן יקר ועלויות יצור מיותרות.

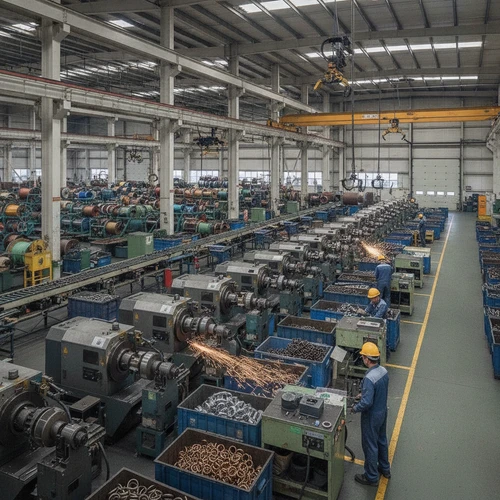

במפעל שלנו, אנו מלווים את הלקוח החל משלב הרעיון והאפיון הראשוני, דרך ייצור דגמים (פרוטוטיפ) ועד לייצור סדרתי במכונות CNC מתקדמות עם בקרת איכות אוטומטית בתקנים הבינלאומיים המחמירים ביותר.
לסיכום, אפיון קפיץ פיתול דורש תשומת לב לפרטים הקטנים: מתכנון הגיאומטריה ועד לחישוב מומנטים מדויק. עבודה לפי השלבים הללו תבטיח שהמוצר שלכם יעבוד בצורה חלקית, אמינה ולאורך זמן.
מאת: שרה פרידמן
